Odlew piaskowy z żywicy

Odlewnia żywicy piaskowej

Odlewanie piasku z żywicy polega na równomiernym wymieszaniu surowego piasku, żywicy i utwardzacza i umieszczeniu ich w piaskownicy i modelu w celu wykonania rdzenia. Wykorzystuje żywicę furanową i utwardzacz, aby piasek był zwarty i wystarczająco twardy. Następnie zamknij pudełko surowy odlew. Odlewanie żywicy w piasku polega na równomiernym wymieszaniu surowego piasku, żywicy i utwardzacza, a następnie umieszczeniu mieszaniny w formie piaskowej i wzorze w celu utworzenia rdzenia. Po zmontowaniu formy następuje odlewanie; proces ten nazywany jest także formowaniem-żywicy utwardzanej na zimno w piasku. W przeciwieństwie do piasku powlekanego, który twardnieje pod wpływem ciepła, piasek żywiczny jest piaskiem samoutwardzalnym-, znanym również jako piasek-utwardzający się na zimno i utwardza ​​​​się pod wpływem utwardzacza.

Odlewy żywiczne w formach piaskowych nadają się szczególnie do dużych części ze staliwa o ograniczonych wymaganiach ilościowych. Piasek żywiczny odnosi się do piasku formierskiego lub piasku rdzeniowego, w którym wykorzystuje się żywicę syntetyczną jako spoiwo cząstek piasku. Po wykonaniu formy lub rdzenia z piasku żywicznego, żywica ulega nieodwracalnej reakcji-sieciowania i krzepnie pod wpływem utwardzacza, nadając w ten sposób wytrzymałość formie lub rdzeniu. Dokładność wymiarowa odlewów z piasku żywicznego jest nieco niższa niż w przypadku piasku powlekanego.

Odlew piaskowy z żywicy

Możliwości i stopiony metal dla odlewów z piasku żywicznego

▶Metale żelazne i nieżelazne-do odlewów z żywicy piaskowej

• Żeliwo szare: EN-GJL-100, EN-GJL-150, EN-GJL-200, EN-GJL-250, EN-GJL-300, EN-GJL-350
• Żelazo sferoidalne (grafit sferoidalny): EN-GJS-400-18, EN-GJS-40-15, EN-GJS-450-10, EN-GJS-500-7, EN-GJS-600-3, EN-GJS-700-2, EN-GJS-800-2
• Odlewy aluminiowe i ich stopy
• Stal stopowa lub stal węglowa lub inne materiały i standardy na zamówienie
• Mosiądz, brąz i inne stopy-na bazie miedzi

• Maksymalny rozmiar form odlewniczych: 1500 mm × 1000 mm × 500 mm
• Zakres wagowy odlewów z piasku żywicznego: 0,5 kg - 500 kg
• Roczna wydajność odlewów z piasku żywicznego: 5 000 ton - 6 000 ton
• Usługi niestandardowe OEM: dostępne
• Tolerancje odlewania: na żądanie.

Odlewnia Metali

Jak sprawdzamy odlewy z żywicy

Nasz spektrometr sprawdza 15 pierwiastków chemicznych, a mikroskop metalurgiczny generuje obrazy o wysokiej-rozdzielczości, 1000 razy powiększone, a nasz miernik czystości określa wielkość i ilość cząstek, aby mieć pewność, że materiały spełniają lub przekraczają międzynarodowe standardy. RMC wykorzystuje detektory ultradźwiękowe do wykrywania wad oraz dysponuje-aparatami rentgenowskimi i akceleratorami, które mogą skanować odlewy o maksymalnej grubości ścianki 200 mm.

RMC dysponuje pełnym zakresem możliwości inspekcji, które obejmują:

1. Spektrograficzna i ręczna analiza ilościowa
2. Analiza metalograficzna
3. Badanie twardości Brinella, Rockwella i Vickersa
4. Analiza właściwości mechanicznych
5. Testy udarności w niskiej i normalnej temperaturze
6. Kontrola czystości
7. Inspekcja UT, MT i RT

Współrzędnościowa maszyna pomiarowa (CMM)

Procedury odlewania żywicy w piasku

1- Projektuj i twórz wzory.

Piasek żywiczny musi zostać podgrzany w modelach, dlatego modele metalowe są niezbędnym narzędziem do wykonania odlewu w formie skorupy

2- Zrób formę z piasku

Po zainstalowaniu metalowych wzorów na maszynie formierskiej, piasek żywiczny zostanie wstrzelony do wzorów, a po podgrzaniu powłoka żywiczna zostanie stopiona, a następnie formy piaskowe staną się solidną skorupą piaskową i rdzeniami.

3- Stopić odlewany metal

Za pomocą pieców indukcyjnych materiały zostaną stopione w ciecz, a następnie należy przeanalizować skład chemiczny ciekłego żelaza, aby dopasować je do wymaganych liczb i procentów.

4- Wylewanie stopionego metalu

Gdy stopione żelazo spełni wymagania, zostanie ono wlane do form skorupowych. W oparciu o różne cechy projektu odlewu, formy skorupowe zostaną zakopane w zielonym piasku lub ułożone warstwami.

5- Śrutowanie, szlifowanie i czyszczenie

Po ochłodzeniu i zestaleniu odlewy, piony, bramy lub dodatkowe żelazo należy odciąć i usunąć. Następnie odlewy żeliwne zostaną oczyszczone za pomocą urządzeń do piaskowania lub śrutownic. Po wyszlifowaniu głowicy wlewowej i liniach podziału dostarczane były gotowe części odlewnicze, które w razie potrzeby czekały na dalsze procesy.

Formy do odlewania piasku żywicznego

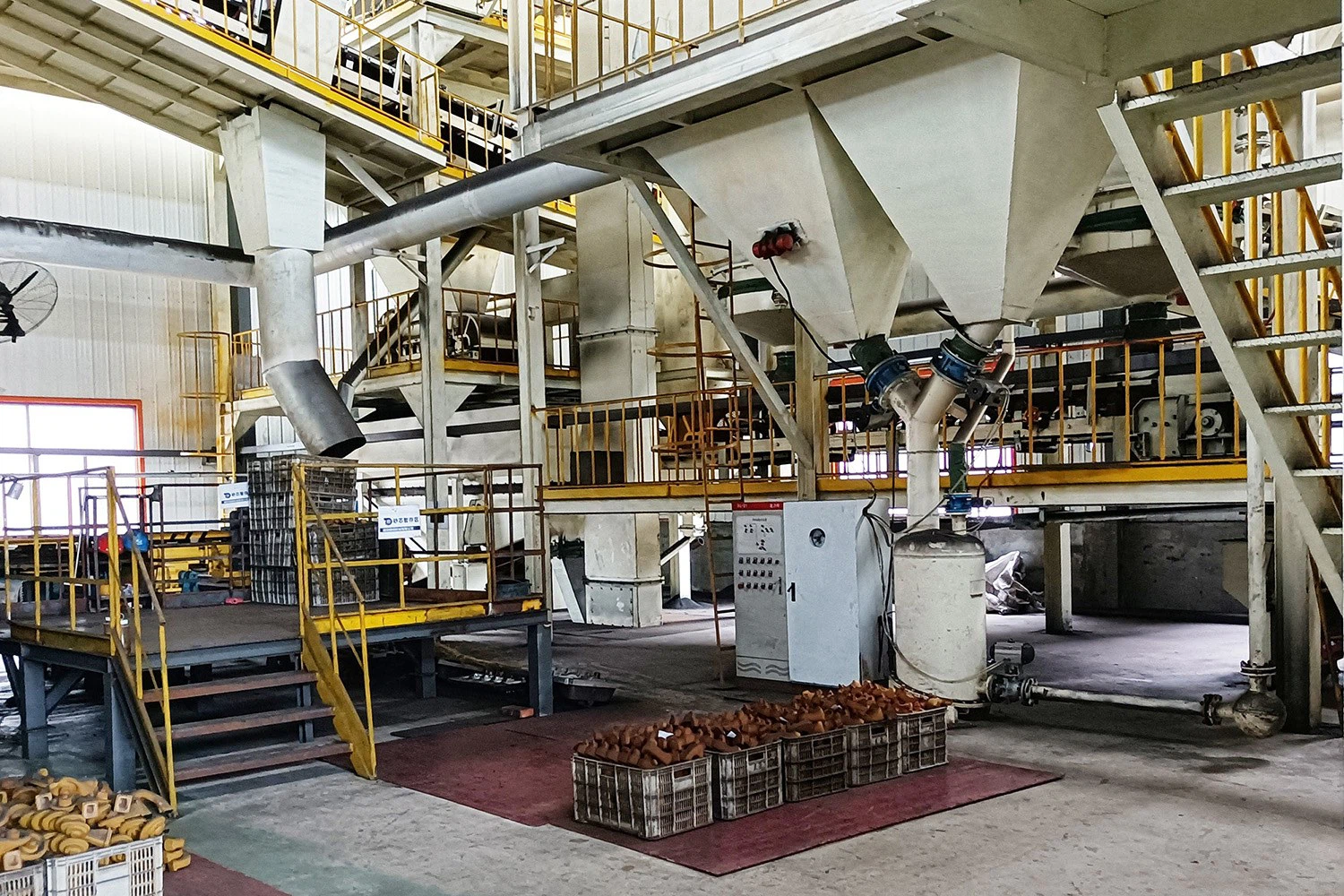

Warsztaty odlewania żywicy w piasku

Galeria odlewów żywicznych w piasku

W odlewni RMC wykorzystujemy profesjonalny sprzęt do wykonywania modeli i formowania skorupy odlewniczej. Ten wysoce zorganizowany sprzęt pomaga nam produkować odlewy z piasku żywicznego o wysokiej jakości i dużej objętości. Sprzęt ten może produkować różnorodne odlewy niestandardowe, takie jak odlewy z żeliwa szarego, odlewy z żeliwa sferoidalnego, odlewy ze stali węglowych, odlewy ze stali stopowych, odlewy ze stali nierdzewnej, odlewy aluminiowe i odlewy z mosiądzu.

Zastosowania odlewów z żywicy

Odlewy z żywicy piaskowej mogą służyć w wielu gałęziach przemysłu, w tym w skrzyniach biegów, przemyślezawory,lakierki, hydraulika, motoryzacja, samochody ciężarowe, pociągi kolejowe, logistyka, maszyny rolnicze...itp. Odlewy stosowane są głównie jako obudowa skrzyni biegów, pokrywa skrzyni biegów, obudowa pompy, pokrywa pompy, głowice cylindrów, skrzynia biegów, wsporniki, piasta koła, korbowody, osie i kolektory... itp.

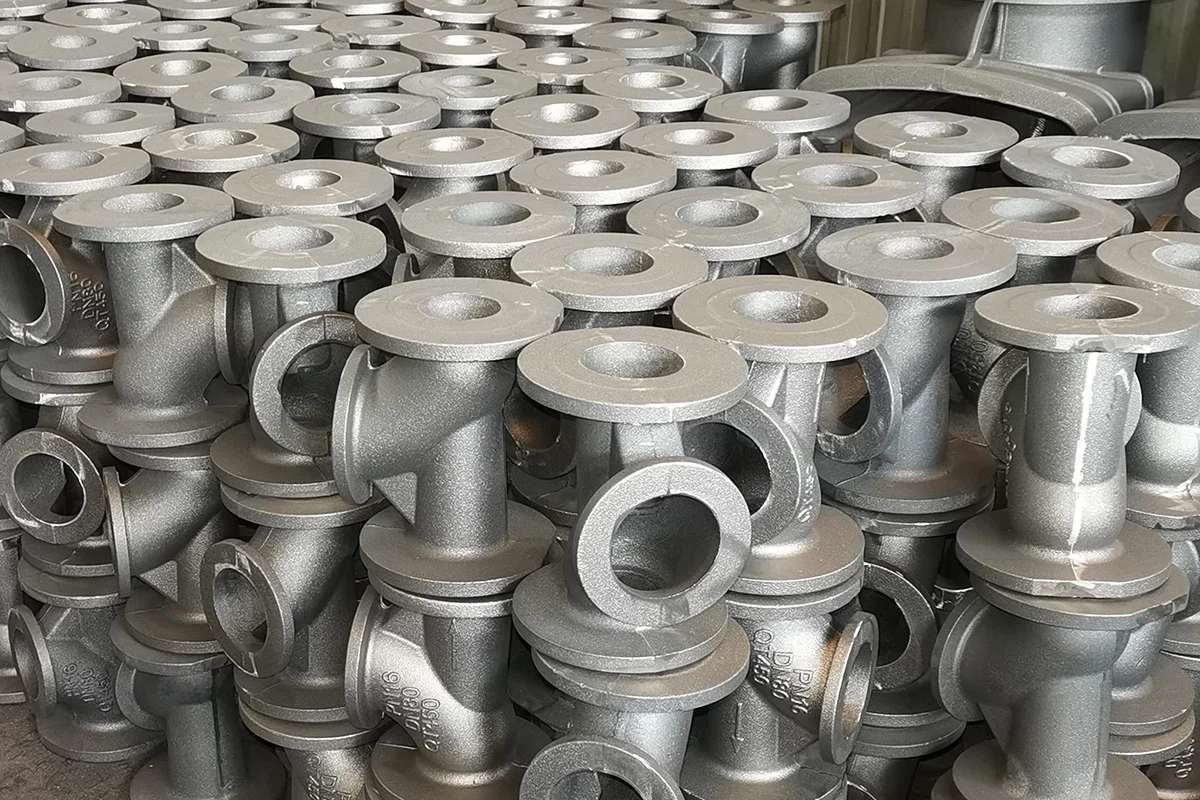

Typowe odlewy z żywicy piaskowej

Usługi o wartości dodanej oferowane przez odlewnię żywicy piaskowej w RMC

Nasze usługi są zróżnicowane i wszechstronne. Oferujemy usługi doradztwa i rozwoju materiałów, a także porady naszych ekspertów technicznych w zakresie projektowania i odlewania za pomocą oprogramowania do rysunków 3D i CAD oraz oprogramowania do symulacji. Od początku do końca zapewniamy Ci wsparcie na każdym kroku.

• Obróbka cieplna:Hartowanie, odpuszczanie, normalizowanie, wyżarzanie, nawęglanie, azotowanie
• Obróbka powierzchniowa:Anodowanie, cynkowanie-, polerowanie, GeoMet, Zintek, elektroforeza... itd.
• Usługa testowania:Skład chemiczny, właściwości mechaniczne, kontrole fluorescencyjne lub magnetyczne (FPI, MPI), promienie X-, badania ultradźwiękowe, badania wyważenia dynamicznego i statycznego

RMC oferuje pełną gamę rozwiązań w zakresie odlewów żywicznych w formach piaskowych. Jeśli chcesz dowiedzieć się więcej o naszej technologii i możliwościach procesu odlewania żywicy w formach piaskowych, skontaktuj się z nami już dziś.
